آیا می‌دانستید در یک کارگاه معمولی، سالانه میلیون‌ها تومان پول به صورت ضایعات فلزی دور ریخته می‌شود؟ وقتی به سطل ضایعات کنار دستگاه نگاه می‌کنید، آهن‌قراضه می‌بینید یا دسته‌های اسکناس؟
پرت ورق در برشکاری اجتناب‌ناپذیر است، اما مقدار آن مستقیماً به مهارت شما بستگی دارد. یک اپراتور حرفه‌ای می‌تواند با کمی دقت، از یک ورق 10 قطعه بیشتر بیرون بکشد.
در این مقاله، می‌خواهیم به سوال مهم “چگونه ضایعات برش لیزر را کم کنیم؟“ پاسخ دهیم. ما کاهش ضایعات ورق با 10 تکنیک طلایی اپراتوری را از تنظیمات ساده تا ترفندهای نرم‌افزاری به شما آموزش می‌دهیم تا سودتان را ماکزیمم کنید.
تکنیک 1 : انتخاب هوشمندانه ابعاد ورق (اولین قدم)
همه چیز از خرید شروع می‌شود. قبل از اینکه سفارش ورق دهید، به ابعاد قطعاتتان نگاه کنید. آیا خرید ورق 1.5×3 متر به صرفه‌تر است یا 1×2 متر؟
انتخاب سایز ورق مناسب یعنی نصف راه را رفته‌اید. گاهی اوقات اگر ورق را کمی عریض‌تر بخرید، می‌توانید باعث افزایش تعداد قطعه در شیت شوید و یک ردیف کامل اضافه کنید. پس چشم‌بسته خرید نکنید و اول در نرم‌افزار تست کنید.
تکنیک 2 : هنر چیدمان (Nesting)؛ قلب تپنده کاهش ضایعات
چیدمان یا نستینگ، جایی است که جادو اتفاق می‌افتد. اما سوال اینجاست: چیدمان دستی یا اتوماتیک؟ کدام بهتر است؟
چیدمان دستی یا اتوماتیک؟
خیلی‌ها فکر می‌کنند خودشان بهتر از کامپیوتر می‌چینند. اما در پروژه‌های شلوغ، ذهن انسان خسته می‌شود. تفاوت نستینگ در آیجمز و اتوکد این است که نرم‌افزار آیجمز ایران هزاران حالت را در ثانیه تست می‌کند تا بهترین را پیدا کند، در حالی که اتوکد فقط یک صفحه نقاشی است.
استراتژی چرخش قطعات
یکی از ترفندهای مهم، چرخش قطعات در چیدمان است. قطعات را مثل بازی تتریس بچرخانید. مثلاً قطعات مثلثی اگر 180 درجه بچرخند، کاملاً در دل هم قفل می‌شوند و فضای خالی را پر می‌کنند. این کار در چیدمان برش معجزه می‌کند.
[راهنمای کامل نستینگ و چیدمان در برش لیزر]
تکنیک 3 : استفاده از خط برش مشترک (Common Cut)
چرا باید دو بار برش بزنید وقتی یک بار کافیست؟ تکنیک برش مشترک (Common Cut) یعنی چسباندن دو قطعه به هم، طوری که یک خط برش، لبه هر دو قطعه باشد.
این کار سه سود بزرگ دارد: زمان برش کم می‌شود، گاز کمتری مصرف می‌کنید و فاصله بین قطعات صفر می‌شود. البته این روش برای قطعات مستطیلی و صاف عالی است.
تکنیک 4 : مدیریت فاصله (Gap) و تاثیر ابزار
بین قطعات چقدر فاصله می‌گذارید؟ اگر فاصله زیاد باشد، ورق هدر می‌رود. اگر کم باشد، قطعات داغ شده و خراب می‌شوند.
– تنظیم فاصله استاندارد
پیدا کردن بهترین فاصله بین قطعات در برش لیزر به ضخامت ورق بستگی دارد. معمولاً فاصله‌ای برابر با ضخامت ورق (یا کمی کمتر) ایمن است.
همچنین باید به تاثیر سایز نازل بر ضایعات برش دقت کنید. هرچقدر نازل بزرگتر باشد، خط برش (Kerf) پهن‌تر است و ورق بیشتری پودر می‌شود. این یکی از دلایل علت زیاد بودن ضایعات در برش پلاسما نسبت به لیزر است؛ چون پلاسما خط برش خیلی پهنی دارد و نمی‌توان قطعات را خیلی بهم نزدیک کرد.
تکنیک 5 : قطعه در قطعه (Part-in-Part)
هیچ فضایی را خالی نگذارید. اگر دارید یک فلنج بزرگ یا یک حلقه می‌برید، دایره وسط آن چه می‌شود؟ دورریز؟
شکار حفره‌های خالی
بهترین کار، برش قطعات در حفره ها است. همیشه سفارشات کوچک مثل واشر یا بست‌های ریز را نگه دارید و آن‌ها را به صورت چیدمان قطعات ریز بین قطعات بزرگ جا دهید.
این یعنی شما از فضایی که قرار بود ضایعات شود، محصول تولید کرده‌اید. این تکنیک سود خالص است.
تکنیک 6 : چیدمان هندسی خاص (دایره‌ها و اشکال نامنظم)
چیدمان مربع ساده است، اما دایره‌ها چطور؟ اگر دایره‌ها را دقیقاً زیر هم بچینید، فضای بین آن‌ها هدر می‌رود.
برای چیدمان قطعات گرد برای کمترین ضایعات، باید از الگوی “زنبوری” یا شش‌ضلعی استفاده کنید. یعنی ردیف دوم را کمی جابجا کنید تا دایره‌ها در فرو‌رفتگی ردیف بالا قرار بگیرند. این کار تراکم را تا 15% افزایش میدهد. اما یک نکته مهم این است که igems هنگام چیدمان بصورت خودکار قطعات دایره‌ای را طوریدر کنار هم قرار میدهد تا شما شاهد کمترین ضایعات باشید! برای تست نرم‌افزار IGEMS IRAN کلیک کنید!
تکنیک 7 : استفاده از نرم‌افزارهای تخصصی
نمی‌توانید همه چیز را ذهنی حساب کنید. شما به یک نرم افزار کاهش ضایعات نیاز دارید که دستیار شما باشد.
نرم‌افزارهایی مثل ایجمز، به عنوان نرم افزار محاسبه تعداد قطعه در ورق عمل می‌کنند. آن‌ها قبل از برش به شما می‌گویند چند قطعه جا می‌شود. همچنین با محاسبه درصد پرتی، به شما نمره می‌دهند که چیدمانتان چقدر بهینه است (مثلاً 87% مفید).
تکنیک 8 : نجات کناره‌ها و اسکلت ورق
خیلی از اپراتورها حاشیه امن زیادی دور ورق در نظر می‌گیرند. اما اگر دستگاه شما دقیق است، استفاده از کناره ورق را فراموش نکنید.
حتی 5 میلی‌متر هم 5 میلی‌متر است. قطعات باریک و بلند را می‌توانید در حاشیه‌های کناری جا دهید. البته روش برش ورق بدون دورریز کامل (100%) تقریباً غیرممکن است، اما با این روش و به کمک آیجمز ایران می‌توانیم خیلی به آن نزدیک شویم.
تکنیک 9 : بازگرداندن ورق‌های ناقص به چرخه (Remnant)
گاهی اوقات نصف ورق اضافه می‌آید. آیا آن را دور می‌اندازید؟ هرگز!

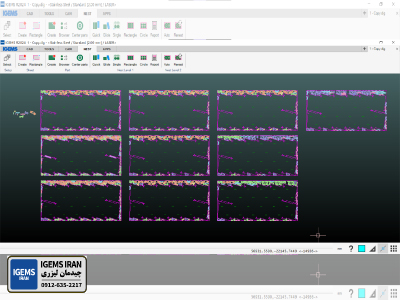

با مدیریت شیت های ناقص، می‌توانید ورق‌های نیمه‌کاره را در انبار نگه دارید. نرم‌افزارهای حرفه‌ای امکان استفاده از ورق های سوراخ دار برای برش را دارند. یعنی می‌توانید روی ورقی که قبلاً آبکش شده، دوباره نستینگ انجام دهید. مانند ایجمز ایران!
[انبارداری در نرم افزار IGEMS IRAN]
اینجاست که تفاوت بازیافت ورق (ذوب کردن) و استفاده مجدد (برش دوباره) مشخص می‌شود. اولی ارزش کمی دارد، دومی پول نقد است.
تکنیک 10 : اپتیمایز کردن(بهینه سازی) مسیر و جلوگیری از سوختگی
گاهی ضایعات به خاطر چیدمان بد نیست، بلکه به خاطر خراب شدن قطعه حین برش است.
اگر ورق آهن ضخیم می‌برید، حرارت می‌تواند باعث ذوب شدن گوشه‌ها شود. تنظیم دقیق لید-این (Lead-in) و مسیر برش، جلوی سوختگی و ضایعات شدن قطعه را می‌گیرد. چیدمان قطعات باید طوری باشد که حرارت در یک نقطه جمع نشود.
جمع‌بندی
کاهش ضایعات موشک هوا کردن نیست؛ مجموعه‌ای از دقت‌های کوچک است. از انتخاب ورق گرفته تا استفاده از حفره‌های خالی، همه و همه سود شما را می‌سازند.
فراموش نکنید: “ضایعات کمتر = سود بیشتر”.
حالا نوبت شماست : کدام یک از این 10 تکنیک را تا به حال نادیده می‌گرفتید؟ اگر می‌خواهید چیدمان حرفه‌ای و اتوماتیک را یاد بگیرید، پیشنهاد می‌کنم آموزش نرم‌افزار آیجمز ما را از دست ندهید.
سوالات متداول (FAQ)
– بهترین نرم‌افزار برای کاهش ضایعات کدام است؟
نرم‌افزار آیجمز (IGEMS) به دلیل الگوریتم‌های پیشرفته نستینگ و قابلیت چیدمان در حفره‌ها، یکی از بهترین گزینه‌ها برای کاهش پرت ورق است.
– فاصله استاندارد بین قطعات در ورق 5 میل چقدر باید باشد؟
معمولاً فاصله‌ای بین 5 تا 6 میلی‌متر پیشنهاد می‌شود. فاصله کمتر ممکن است باعث انتقال حرارت و ذوب شدن لبه قطعه مجاور شود.
– آیا استفاده از “برش مشترک” برای همه قطعات ممکن است؟
خیر. برش مشترک بیشتر برای قطعات با خطوط صاف و مستطیلی مناسب است. برای قطعات پیچیده یا منحنی، این روش ممکن است کیفیت لبه را پایین بیاورد.
– چطور بفهمیم چیدمانمان خوب است یا نه؟
نرم‌افزارهای برش معمولاً عددی به نام Utilization Rate (نرخ استفاده) را نشان می‌دهند. اگر این عدد بالای 80% باشد، چیدمان شما قابل قبول است.
