اگر در حال کار با دستگاه برش لیزر فلزات هستید، احتمالاً با این صحنه کلافه‌کننده روبرو شده‌اید: قطعه‌ای که باید لبه‌های کاملاً صاف و آینه‌ای داشته باشد، با خطوطی کج، مواج یا دندانه‌دار از زیر هد لیزر بیرون می‌آید!
این مشکل نه تنها ظاهر کار را خراب می‌کند، بلکه باعث می‌شود قطعات در مرحله مونتاژ یا جوشکاری به درستی روی هم جفت نشوند. در نهایت، این یعنی هدر رفتن متریال و نارضایتی شدید مشتری.
در این مقاله جامع، قرار است به طور تخصصی بررسی کنیم که چرا دستگاه لیزر خطوط را صاف برش نمی‌زند؟ با من همراه باشید تا قطعات مکانیکی، از ریل‌ها گرفته تا استپر موتورها را با هم عیب‌یابی کنیم و کیفیت برش‌هایتان را به روز اول برگردانیم!

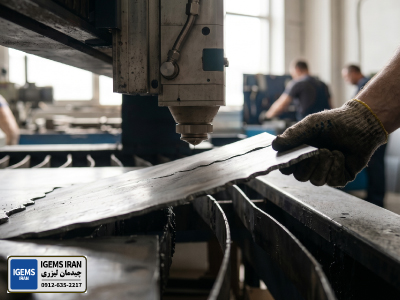

نشانه‌های مکانیکی کج بریدن خطوط در لیزر
قبل از اینکه آچار به دست بگیرید و قطعات دستگاه را باز کنید، باید نشانه‌ها را به دقت بررسی کنید. نوع انحراف در خطوط برش، دقیقاً به شما می‌گوید که کدام قطعه مکانیکی دچار مشکل شده است.
” 9 مشکل مهم ناشی از سرعت اشتباه در برش لیزر“
اگر خطوط برش شما حالت پله‌پله (موج‌دار با فواصل منظم) دارد، مشکل مستقیماً به سیستم حرکتی و موتورها برمی‌گردد. اما اگر خطوط فقط در بخش‌های خاصی از میز کار کج می‌شوند، باید به سراغ ریل‌ها بروید.
گاهی اوقات هم خطوط کاملاً صاف هستند، اما زاویه برش (گونیا بودن) به هم ریخته است. در این حالت، دروازه دستگاه (Gantry) از تراز خارج شده و نیاز به کالیبراسیون مجدد دارد.
بررسی و عیب‌یابی ریل‌ها و واگن‌ها (Linear Guides)
ریل‌ها و واگن‌ها مسیر حرکت هد لیزر را تعیین می‌کنند. هرگونه اختلال در این قطعات، مستقیماً روی کیفیت و صافی خطوط برش تاثیر می‌گذارد.
دستگاه‌های لیزر صنعتی معمولاً دارای ریل‌های خطی (LM Guide) بسیار دقیقی هستند. بیایید رایج‌ترین مشکلات این بخش را با هم بررسی کنیم تا ببینیم چرا دستگاه لیزر خطوط را صاف برش نمی‌زند.

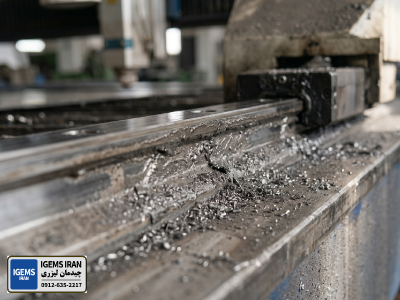

تجمع آلودگی و براده‌های فلز روی ریل
محیط کارگاه برش فلزات پر از غبار، دود و ذرات ریز فلز است. اگر این ذرات روی ریل‌ها بنشینند و با روغن ترکیب شوند، یک خمیر چسبناک و سفت ایجاد می‌کنند.
وقتی واگن (بلوک حرکتی) از روی این آلودگی‌ها عبور می‌کند، یک پرش میکروسکوپی در حرکت هد ایجاد می‌شود. همین پرش کوچک، در لبه‌ی قطعه کار به شکل یک بریدگی کج یا موج‌دار خودش را نشان می‌دهد.
خشک کار کردن و نیاز به روغن‌کاری
سیستم‌های حرکتی برای حرکت روان، به روانکاری مداوم نیاز دارند. اگر پمپ روغن مرکزی دستگاه شما خراب باشد یا روغن‌کاری به صورت دستی انجام نشود، ساچمه‌های داخل واگن به شدت داغ می‌شوند.5 نکته طلایی نگهداری و افزایش عمر دستگاه لیزر را از اینجا بخوانید.
اصطکاک بالا باعث می‌شود حرکت هد لیزر در محورهای X و Y حالت گیرپاژ (لرزش‌های ریز) پیدا کند. برای حل این مشکل، حتماً ریل‌ها را با اسپری تمیزکننده پاک کرده و با روغن مخصوص (مثل روغن نمره ۶۸ یا مطابق دفترچه راهنما) روانکاری کنید.
لقی واگن‌ها و فرسودگی ساچمه‌ها
پس از ماه‌ها کار مداوم، ساچمه‌های داخل واگن‌ها دچار ساییدگی می‌شوند. این ساییدگی باعث ایجاد “لقی” بین ریل و واگن خواهد شد.
شما می‌توانید با دست خود هد دستگاه را (زمانی که خاموش است) بگیرید و به آرامی تکان دهید. اگر متوجه لقی و صدای تق‌تق شدید، واگن‌ها فرسوده شده‌اند و برای داشتن خطوط صاف، باید سریعاً تعویض شوند.
عیب‌یابی سیستم حرکتی : موتورها و چرخ‌دنده‌ها
اگر ریل‌ها تمیز و سالم هستند، مظنون بعدی موتورهای حرکتی و سیستم انتقال قدرت است. در دستگاه‌های برش فلزات، معمولاً از سروو موتور (Servo Motor) یا استپر موتورهای (Stepper Motor) بسیار قوی استفاده می‌شود.
این موتورها نیروی چرخشی را به حرکت خطی تبدیل می‌کنند. هرگونه وقفه یا خلاصی در این فرآیند، پاسخ قطعی این سوال است که چرا دستگاه لیزر خطوط را صاف برش نمی‌زند.

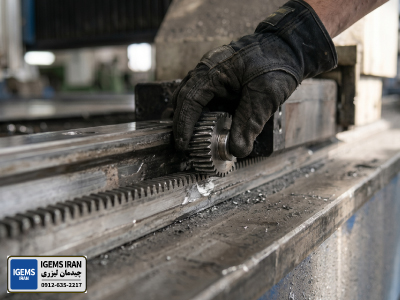

لقی در چرخ‌دنده و شانه (Rack and Pinion)
در اکثر دستگاه‌های لیزر فایبر، انتقال قدرت از طریق سیستم دنده شانه (Rack) و چرخ‌دنده (Pinion) انجام می‌شود. بین دندانه‌های این دو قطعه باید درگیری کاملاً دقیق و بدون لقی (Backlash) وجود داشته باشد. برای بررسی ایرادات جرئی و تعمیر دستگاه برش لیزری کلیک کنید.
اگر این دندانه‌ها به دلیل عدم روغن‌کاری ساییده شوند، هد دستگاه هنگام تغییر مسیر دچار تاخیر می‌شود. این تاخیر خودش را به صورت گوشه‌های گرد یا خطوط مواج در برش‌های مستقیم نشان می‌دهد.
از دست دادن قدم (Step Loss) در استپر موتورها
اگر دستگاه شما از استپر موتور استفاده می‌کند، مشکل از دست دادن قدم بسیار شایع است. استپر موتورها بر اساس دریافت پالس‌های الکتریکی حرکت می‌کنند.
اگر موتور بیش از حد داغ شود، یا بار مکانیکی (مثلاً اصطکاک شدید ریل‌ها) بیش از توان آن باشد، موتور نمی‌تواند یک یا چند پالس را اجرا کند. این اتفاق باعث می‌شود هد لیزر به مختصات دقیق نرسد و خط برش شما کاملاً کج شود!
شل شدن تسمه‌های انتقال قدرت (Belts)
برخی از دستگاه‌ها دارای تسمه‌های تایم پهن برای انتقال قدرت از موتور به محورها هستند. تسمه‌ها به مرور زمان کش می‌آیند و شل می‌شوند.
شل بودن تسمه باعث ایجاد لرزش در هد هنگام ترمز کردن و تغییر جهت می‌شود. برای رفع این مشکل، باید پیچ‌های تنظیم کشش تسمه (Tensioner) را سفت کنید تا تسمه حالت فنری و محکم به خود بگیرد.
نقش چیدمان در کاهش پرت ورق و هزینه‌ها
وقتی دستگاه شما دچار مشکلات مکانیکی می‌شود، قطعات برش‌خورده خراب شده و تبدیل به ضایعات می‌شوند. در این شرایط، مدیریت متریال و کاهش پرت ورق اهمیت حیاتی پیدا می‌کند.
شما برای جبران این خسارت‌ها، به یک چیدمان اصولی و فوق‌العاده فشرده نیاز دارید. اینجاست که اهمیت استفاده از نرم‌افزارهای تخصصی خودش را نشان می‌دهد.
[پیشنهاد لینک داخلی: چیدمان هوشمند (Nesting) چیست و چگونه هزینه‌های تولید را نصف می‌کند؟ ]
استفاده از نرم‌افزار قدرتمند آیجمزایران به شما کمک می‌کند تا قطعات را با نهایت دقت و کمترین فاصله ممکن روی ورق بچینید. رسالت اصلی ایجمزایران، کاهش چشمگیر پرت ورق و استفاده حداکثری از فضای خالی متریال است.
با استفاده از الگوریتم‌های پیشرفته igems iran، شما می‌توانید از کوچک‌ترین بخش‌های ضایعات نیز استفاده مفید کنید. نرم‌افزار igemsiran فرآیند چیدمان را به قدری سریع و بهینه انجام می‌دهد که هزینه‌های هدررفت ناشی از خطاهای مکانیکی، به سرعت جبران خواهد شد.
آیا مشکل از هد لیزر و نازل است؟
گاهی اوقات تمام محورها، ریل‌ها و موتورها بی‌نقص کار می‌کنند، اما باز هم خطوط برش صاف درنمی‌آیند! در این حالت باید به سراغ خود هد دستگاه برویم.
هد دستگاه لیزر شامل قطعات متحرک و لنزهای حساسی است. اگر اتصالات مکانیکی خود هد محکم نباشند، مشکل کج بریدن حتماً گریبان‌گیر شما خواهد شد.

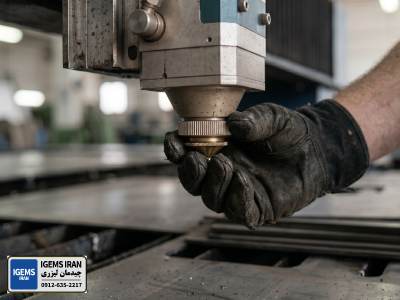

لقی در اتصال نازل و سنسور کپسیتیو
نازل (Nozzle) باید کاملاً محکم و در مرکز پرتو لیزر قرار داشته باشد. اگر هد لیزر در اثر برخورد با ورق‌های قبلی ضربه خورده باشد، ممکن است رزوه نازل هرز شده باشد.
لقی نازل باعث می‌شود گاز کمکی به درستی به نقطه ذوب برخورد نکند و پرتو لیزر منحرف شود. حتماً از سفت بودن نازل و سلامت سرامیک آن اطمینان حاصل کنید.
شل بودن لنزهای فوکوس
لنزهای فوکوس و شیشه‌های محافظ درون دراورهای (Drawers) مخصوصی قرار دارند. اگر این دراورها به خوبی قفل نشده باشند، لنز در حین حرکت دستگاه تکان می‌خورد.
تکان خوردن لنز حتی در حد چند دهم میلی‌متر، باعث تغییر محل برخورد پرتو روی فلز می‌شود. این لرزش اپتیکی دقیقاً شبیه به لرزش مکانیکی عمل کرده و خطوط را مواج و دندانه‌دار می‌کند.
جدول گام‌به‌گام رفع مشکل صاف نبریدن لیزر
برای اینکه هنگام مواجهه با این مشکل گیج نشوید، یک چک‌لیست کاربردی برای عیب‌یابی سریع تهیه کرده‌ایم. با انجام این مراحل به ترتیب، می‌توانید به راحتی مشکل کارگاه خود را حل کنید.
|
مرحله |
قطعه مورد بررسی |
نشانه خرابی یا خطا |
راهکار و اقدام عملی |
|
اول |
ریل‌ها و واگن‌های خطی |
لرزش فیزیکی هد هنگام حرکت با دست |
تمیز کردن با اسپری و روغن‌کاری اصولی محورها |
|
دوم |
دنده شانه و چرخ‌دنده‌ها |
صدای تق‌تق یا تقه زدن در تغییر مسیر |
بررسی چشمی ساییدگی و تنظیم مجدد درگیری دنده‌ها |
|
سوم |
موتورها (استپر/سروو) |
پله‌پله شدن خطوط و از دست دادن مختصات |
بررسی دمای موتور و سفت کردن کوپلینگ‌ها |
|
چهارم |
اتصالات هد لیزر |
لق بودن نازل با اشاره دست |
تعویض سرامیک و سفت کردن اتصالات نازل |
|
پنجم |
چیدمان و نرم‌افزار |
مصرف بالای متریال و اتلاف وقت |
چیدمان بهینه و کاهش پرت ورق با ایجمز |
جمع‌بندی
رسیدگی به این که چرا دستگاه لیزر خطوط را صاف برش نمی‌زند، نیازمند کمی صبر و دانش مکانیکی است. ریل‌ها، موتورها و سیستم انتقال قدرت، اسکلت اصلی کیفیت شما هستند.
با تمیزکاری روزانه، روغن‌کاری به موقع و بررسی لقی تسمه‌ها و چرخ‌دنده‌ها، می‌توانید از این کابوس صنعتی جلوگیری کنید. فراموش نکنید که دستگاه سالم نیازمند مراقبت مستمر است.
همچنین، برای به حداقل رساندن ضررهای مالی در کارگاه، مدیریت چیدمان را فراموش نکنید. با استفاده از نرم‌افزار تخصصی آیجمز ایران، می‌توانید سرعت فرآیند چیدمان را افزایش داده و پرت ورق را به صفر نزدیک کنید. با igems، سودآوری کارگاه شما همیشه تضمین شده است!
سوالات متداول (FAQ)
– آیا سرعت بالای برش می‌تواند باعث کج شدن خطوط شود؟
بله! اگر سرعت برش بیشتر از توان موتورها یا فراتر از تحمل مکانیکی شاسی دستگاه باشد، لرزش‌های شدیدی در دروازه (Gantry) ایجاد می‌شود که خطوط را مواج و دندانه‌دار می‌کند.
– هر چند وقت یک‌بار باید ریل‌های دستگاه لیزر را تمیز و روغن‌کاری کنیم؟
در کارگاه‌های برش فلزات، تمیز کردن ریل‌ها با دستمال و بررسی روغن باید به صورت روزانه (ابتدای هر شیفت) انجام شود. روغن‌کاری کامل مسیرها نیز بستگی به میزان کارکرد دارد اما معمولاً هر هفته ضروری است.
– اگر استپر موتور دستگاه پالس از دست داد (Step Loss) چه قطعه‌ای باید تعویض شود؟
از دست دادن قدم لزوماً به معنای سوختن موتور نیست. ابتدا باید بررسی کنید که ریل‌ها سفت نشده باشند (اصطکاک بالا). اگر مشکل مکانیکی نبود، باید درایور موتور و کابل‌های ارتباطی آن توسط متخصص بررسی شود.
