اگر تا به حال پای دستگاه برش لیزر فایبر ایستاده باشید، حتماً دیدهاید که تمام قدرت و ظرافت دستگاه، در نهایت از یک قطعه مسی بسیار کوچک به نام “نازل” خارج میشود. این قطعه کوچک، نقش فوقالعاده بزرگی در کیفیت نهایی کار شما دارد.
بسیاری از اپراتورهای تازهکار فکر میکنند تمام نازلها شبیه به هم هستند و فقط سایز آنها با هم فرق دارد. اما انتخاب یک نازل اشتباه، میتواند لبههای قطعه شما را کاملاً بسوزاند یا باعث ایجاد پلیسههای ضخیم و دردسرساز شود.
در این مقاله جامع، قرار است یک راهنمای انتخاب نازل دستگاه برش لیزر را در اختیار شما قرار دهیم. با من همراه باشید تا بررسی تفاوت نازل تکلایه و دولایه را به سادهترین شکل ممکن یاد بگیریم و کیفیت برشهای کارگاهتان را متحول کنیم!
نازل دستگاه برش لیزر چیست و دقیقاً چه وظیفهای دارد؟

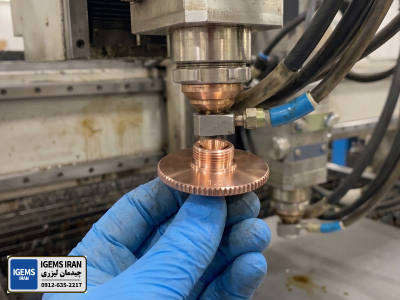

نازل (Nozzle) قطعهای مصرفی در پایینترین بخش هد دستگاه لیزر است که معمولاً از مس یا آلیاژهای برنج ساخته میشود. این قطعه اولین خط مقدم در برخورد پرتو لیزر با فلز است.
وظیفه اصلی نازل، متمرکز کردن جریان گاز کمکی (مثل اکسیژن یا نیتروژن) است. پرتو لیزر و گاز کمکی، هر دو باید دقیقاً از مرکز سوراخ این نازل خارج شده و به سطح ورق فلزی برخورد کنند.
علاوه بر این، نازل وظیفه انتقال سیگنال سنسور خازنی (Capacitive Sensor) را نیز بر عهده دارد. این یعنی دستگاه از طریق اتصال الکتریکی با نازل، متوجه میشود که هد چقدر با سطح فلز فاصله دارد تا در صورت وجود موج روی ورق، ارتفاع خود را تنظیم کند.
بررسی تفاوت نازل تکلایه و دولایه (Single vs. Double Layer)
وقتی به جعبه ابزار دستگاه لیزر خود نگاه میکنید، دو نوع نازل با ساختار داخلی متفاوت میبینید. یکی از آنها داخلش کاملاً صاف است و دیگری یک لبه پلهمانند در داخل خود دارد.
درک تفاوت نازل تکلایه و دولایه، مهمترین قدم برای رسیدن به یک برش تمیز و بدون سوختگی است. نوع گازی که برای برش استفاده میکنید، تعیین میکند که کدام نازل باید روی هد بسته شود.
بیایید کاربرد و ساختار هر کدام از این نازلها را به صورت تخصصی و مجزا بررسی کنیم تا دیگر در انتخاب آنها دچار اشتباه نشوید.
نازل تکلایه (Single-layer Nozzle) و کاربردهای آن
نازل تکلایه در قسمت داخلی خود یک ساختار مخروطی و کاملاً یکپارچه دارد. طراحی این نازل به گونهای است که به گاز اجازه میدهد با سرعت و فشار بسیار بالایی از دهانه آن خارج شود. برای مطالعه انتخاب قطر دهانه نازل لیزر فلزات کلیک کنید.
از نازل تکلایه فقط و فقط برای برش با گازهای بیاثر مانند “نیتروژن” و “هوای فشرده” استفاده میشود. بنابراین، اگر قصد برش استیل ضد زنگ (Stainless Steel) یا آلومینیوم را دارید، نازل تکلایه بهترین انتخاب شماست.
سرعت بالای خروج گاز از این نازل باعث میشود مواد مذاب استیل به سرعت از درز برش دور شوند و لبههایی کاملاً براق، سفید و بدون اکسیداسیون به شما تحویل داده شود.
نازل دولایه (Double-layer Nozzle) و کاربردهای آن
نازل دولایه ساختار پیچیدهتری دارد و در داخل آن یک پله یا لایه دوم (شبیه به یک قیف کوچکتر) تعبیه شده است. این لایه دوم، سرعت خروج گاز را کاهش داده و آن را در سطح وسیعتری پخش میکند.
ما از نازل دولایه انحصارا برای برش با گاز “اکسیژن” استفاده میکنیم. در کارگاههای ایرانی، بیشترین کاربرد این نازل برای برش آهن سیاه (کربن استیل) است.
همانطور که میدانید، اکسیژن با آهن واکنش سوختن ایجاد میکند. اگر فشار اکسیژن زیاد باشد، لبههای آهن به شدت ذوب شده و میسوزند. نازل دولایه با پخش کردن جریان اکسیژن، به شما کمک میکند تا آهن ضخیم را با لبههایی فوقالعاده تمیز و گونیا برش بزنید.
راهنمای انتخاب سایز و قطر دهانه نازل لیزر
علاوه بر تکلایه یا دولایه بودن، سایز دهانه نازل (از 0.8 میلیمتر تا 5.0 میلیمتر) نیز به شدت در کیفیت خروجی کار شما تاثیرگذار است. راهنمای کامل تنظیم قدرت و سرعت لیزر
به عنوان یک قانون کلی، هرچه ورق شما نازکتر باشد، به نازلی با دهانه کوچکتر نیاز دارید. دهانه کوچک، گاز را متمرکزتر و با سرعت بیشتری به نقطه ذوب میکوبد.
برعکس، هرچه ورق ضخیمتر شود، دهانه درز برش (Kerf) نیز پهنتر میشود و شما برای خروج مواد مذاب از عمق ده میلیمتری آهن، به حجم گاز بیشتری نیاز دارید. در این حالت باید از نازلهایی با دهانه بزرگتر استفاده کنید.
جدول کاربردی انتخاب سایز نازل بر اساس ضخامت ورق
برای اینکه در کارگاه دچار سردرگمی نشوید، این جدول استاندارد را به عنوان مرجع برای انتخاب قطر دهانه نازل در نظر بگیرید:
|
جنس فلز و نوع گاز |
ضخامت ورق (mm) | نوع نازل مناسب | سایز پیشنهادی دهانه (mm) |
| آهن (با گاز اکسیژن) | 1 تا 3 میلیمتر | دولایه (Double) |
1.0 تا 1.2 |
|
آهن (با گاز اکسیژن) |
4 تا 8 میلیمتر | دولایه (Double) | 1.5 تا 2.0 |
| آهن (با گاز اکسیژن) | 10 تا 16 میلیمتر | دولایه (Double) |
2.5 تا 3.5 |
|
استیل (با گاز نیتروژن) |
1 تا 3 میلیمتر | تکلایه (Single) | 1.2 تا 1.5 |
| استیل (با گاز نیتروژن) | 4 تا 8 میلیمتر | تکلایه (Single) |
2.0 تا 3.0 |
اهمیت فوقالعاده سنتر بودن نازل (Centering)
شما ممکن است گرانترین و بهترین نازل دنیا را با سایز کاملاً درست روی دستگاه ببندید، اما اگر این نازل “سنتر” نباشد، تمام ورقهای شما خراب خواهد شد! آموزش سنتر کردن نازل در نرم افزار Cypcut را از اینجا بخوانید.
سنتر بودن به این معناست که پرتو نور لیزر باید دقیقاً و با خطای صفر، از وسط دایرهی نازل خارج شود. اگر پرتو لیزر به دیواره نازل نزدیک باشد، گاز کمکی به درستی به نقطه ذوب نمیرسد.
نتیجه سنتر نبودن نازل این است که دستگاه در یک جهت (مثلاً حرکت به سمت راست) قطعه را عالی میبرد، اما در حرکت به سمت چپ، لبههای قطعه پر از پلیسههای تیز و ضخیم میشود! همیشه در ابتدای شیفت کاری، سنتر بودن نازل را با یک تکه چسب شیشهای تست کنید.
نشانههای خرابی نازل و زمان تعویض آن
نازلها قطعات مصرفی هستند و عمر بینهایت ندارند. حرارت بازگشتی از ورق و برخورد اتفاقی با ضایعات، باعث تغییر شکل دهانه نازل میشود.
اگر دهانه نازل شما از حالت کاملاً گرد (دایرهای) خارج شده و شکل بیضی به خود گرفته است، باید فوراً آن را تعویض کنید. یک نازل دفرمه شده، جریان گاز را به هم میریزد و باعث افت شدید کیفیت برش میشود.
همچنین اگر در حین برش، جرقه و مواد مذاب به لبههای نازل چسبیده است (اصطلاحاً نازل خمیر شده است)، دستگاه شما خطای سنسور خازنی میدهد. در این حالت میتوانید نازل را باز کرده و با یک برس سیمی نرم آن را تمیز کنید.
نقش آیجمز در کاهش استهلاک نازل
یکی از بزرگترین دلایل خرابی و تعویض زودهنگام نازلها در کارگاههای برش، برخورد فیزیکی هد لیزر با قطعاتِ برشخورده روی میز است.
وقتی شما فایلها را با برنامههای ساده و غیرحرفهای چیدمان میکنید، قطعات پس از برش در جای خود بلند میشوند (به اصطلاح تیپ آپ یا Tip-up رخ میدهد). وقتی هد با سرعت در حال حرکت است، نازل به این قطعات بلندشده برخورد کرده و رزوه آن به شدت آسیب میبیند. [10 روش کاهش هزینه در برش لیزری]
برای جلوگیری از این فاجعه و حفظ قطعات مصرفی دستگاه، شما به قدرتمندترین و تخصصیترین ابزار چیدمان نیاز دارید: نرمافزار بیرقیب آیجمزایران (IGEMS IRAN).
جلوگیری از برخورد نازل با مسیردهی هوشمند ایجمز
نرمافزار ایجمزایران به طور تخصصی برای چیدمان (Nesting) و کاهش ضایعات در دستگاههای برش فلزات طراحی شده است.
این نرمافزار با قابلیتهای پیشرفته خود، مسیر حرکت هد دستگاه را به گونهای برنامهریزی میکند که لیزر هرگز از روی قطعاتِ قبلاً برشخورده عبور نکند. igems با این مسیردهی هوشمند، احتمال برخورد نازل با ضایعات را به صفر میرساند و عمر قطعات مصرفی شما را چندین برابر میکند.
کاهش قطعی پرت ورق و استفاده از ضایعات
رسالت اصلی نرمافزار igems iran، کاهش چشمگیر و قطعی پرت ورق فلزی است. الگوریتمهای هوشمند این برنامه، قطعات را به فشردهترین شکل ممکن روی ورق میچینند تا دورریز شما به حداقل برسد.
وقتی چیدمان شما با آیجمز ایران فشرده و مهندسی شده باشد، تعداد سوراخکاریهای اولیه (Piercing) کاهش مییابد. هر سوراخکاری کمتر، به معنای پرتاب شدنِ مذابِ کمتر به سمت نازل است. به این ترتیب، igemsiran به طور غیرمستقیم از نازل شما محافظت کرده و هزینههای خرید قطعات یدکی را به شدت کاهش میدهد.
افزایش سرعت فرآیند چیدمان با IGEMS
در کارگاههای شلوغ، طراح نمیتواند ساعتها درگیر چرخاندن دستی قطعات باشد. نرمافزار ایجمز با سرعت بینظیر خود، پیچیدهترین پروژهها را در کسری از ثانیه چیدمان میکند.
شما با استفاده از این ابزار تخصصی، هم زمان آمادهسازی فایلها را کاهش میدهید و هم با چیدمان اصولی، از دستگاه گرانقیمت خود محافظت میکنید. ترکیب این دو مورد، سودآوری کارگاه شما را تضمین میکند.
تمیز نگه داشتن نازل در هنگام برشکاری طولانی
وقتی دستگاه شما در حال برش ورقهای ضخیم آهن است، پرتاب جرقه به سمت بالا به شدت زیاد میشود. این جرقههای داغ ممکن است روی دهانه نازل بچسبند و جریان گاز اکسیژن را مسدود کنند. برای رفع مشکل بالارفتن دمای نازل هنگام برش کاری چه کاری انجام میدین؟ کلیک کنید!!!
اپراتور حرفهای باید در طول برشهای طولانی (مثلا هر نیم ساعت)، دستگاه را متوقف کرده و با یک دستمال تمیز یا مسواک سیمی نرم، لبههای نازل را کاملاً تمیز کند. این کار ساده، از افت کیفیت برش در میانههای ورق جلوگیری میکند.
جمعبندی
انتخاب درست از میان انواع نازلها، مرز باریک بین یک برش آینهای و یک قطعه سوخته و خراب است. با بررسی تفاوت نازل تکلایه و دولایه متوجه شدیم که هر کدام از آنها برای گازها و فلزات خاصی طراحی شدهاند.
به یاد داشته باشید که نازل تکلایه برای برش استیل و آلومینیوم (با گاز نیتروژن) و نازل دولایه برای برش آهن (با گاز اکسیژن) استفاده میشود. قطر دهانه را نیز همواره متناسب با ضخامت ورق خود انتخاب کنید.
و در نهایت، برای محافظت از سلامت نازلها، هد دستگاه و کاهش چشمگیر هدررفت ورقهای گرانقیمت، سیستم کارگاه خود را به نرمافزار قدرتمند آیجمز ایران مجهز کنید. با چیدمان هوشمند و فشرده igems، متریال کمتری مصرف میکنید، سرعت تولید شما بالا میرود و عمر قطعات مصرفیتان چندین برابر خواهد شد.
سوالات متداول (FAQ)
– اگر به جای نازل تکلایه از نازل دولایه برای برش استیل استفاده کنم چه میشود؟
در این حالت، گاز نیتروژن نمیتواند با فشار و تمرکز کافی به نقطه ذوب برخورد کند. نتیجه این کار، سیاه شدن لبههای استیل، ایجاد پلیسههای بسیار ضخیم و جدا نشدن راحت قطعه از ورق خواهد بود.
– چرا نازل لیزر من زودتر از حالت عادی میسوزد و تغییر شکل میدهد؟
مهمترین دلیل سوختن زودهنگام نازل، تنظیم نبودن فاصله آن با ورق (کالیبره نبودن BCS100) و برخورد مستقیم انعکاس لیزر با بدنه نازل است. همچنین اگر پرتو لیزر سنتر نباشد، دیواره داخلی نازل را میسوزاند.
– آیا استفاده از نرمافزار آیجمزایران نیازمند سیستم سختافزاری خاصی است؟
خیر، نرمافزار تخصصی چیدمان igems iran به گونهای طراحی و بهینهسازی شده است که بدون نیاز به سختافزارهای فوقسنگین، پیچیدهترین محاسبات هندسی را برای کاهش پرت ورق و افزایش سرعت در سریعترین زمان ممکن انجام میدهد.
