یکی از بزرگترین دغدغههای اپراتورها و صاحبان کارگاههای برش لیزر، پیدا کردن تنظیمات دقیق برای دستگاه است. حتماً میدانید که وارد کردن اعداد اشتباه در نرمافزار کنترلر، مساوی است با خرابی قطعه و هدر رفتن متریال گرانقیمت.
اگر سرعت را خیلی بالا ببرید، قطعه برش نمیخورد و اگر توان را بیدلیل زیاد کنید، لبههای کار به شدت میسوزد. اینجاست که داشتن یک مرجع استاندارد به عنوان نقطه شروع، کار شما را بینهایت راحت میکند.
در این مقاله، کاملترین جدول زمان/توان پیشنهادی برای برش استیل، آلومینیوم، آهن را بر اساس ضخامتهای مختلف بررسی میکنیم. با من همراه باشید تا تنظیمات طلایی دستگاه لیزر فایبر را با هم مرور کنیم و کیفیت خروجی کارگاهتان را به اوج برسانیم!
چرا تنظیم دقیق زمان و توان در برش لیزر حیاتی است؟
در دنیای برش لیزری فلزات، ما با متغیرهای بسیار ظریفی سروکار داریم. هر فلزی رفتار خاص خودش را در برابر حرارت شدید پرتو لیزر نشان میدهد.
[پیشنهاد لینک داخلی: راهنمای کامل تنظیم قدرت و سرعت لیزر]
زمانی که پرتو لیزر به سطح فلز برخورد میکند، باید بتواند در کسری از ثانیه متریال را ذوب کند. سپس گاز کمکی وارد عمل شده و این مواد مذاب را به بیرون میراند تا مسیر برش باز شود.
اگر تناسب بین توان (حرارت تولید شده) و سرعت (زمان تماس پرتو با فلز) به هم بریزد، کل این فرآیند دچار اختلال میشود. نتیجه این اختلال، ایجاد پلیسه در زیر کار، تغییر شکل ورق و یا سوختگی شدید لبهها خواهد بود.
پارامترهای اصلی در جدول تنظیمات برش لیزر
قبل از اینکه به سراغ جداول برویم، باید دقیقاً بدانیم اعدادی که وارد میکنیم چه معنایی دارند. یک اپراتور حرفهای فقط اعداد را کپی نمیکند، بلکه منطق پشت آنها را میفهمد.
اولین پارامتر، توان (Power) است که به صورت درصدی از کل توان سورس لیزر شما مشخص میشود. مثلاً اگر دستگاه شما ۲۰۰۰ وات است، توان ۱۰۰ درصد یعنی استفاده از کل این ظرفیت.
[پیشنهاد لینک داخلی: چگونه توان لیزر بر کیفیت و سرعت برش تأثیر میگذارد؟]
دومین پارامتر مهم، سرعت برش (Cutting Speed) است که معمولاً با واحد متر بر دقیقه (m/min) اندازهگیری میشود. هرچه فلز ضخیمتر باشد، شما باید سرعت را پایینتر بیاورید تا لیزر فرصت نفوذ در عمق را پیدا کند.
پارامترهای دیگری مانند نوع گاز، فشار گاز و محل دقیق فوکوس (Focus Position) نیز نقش کلیدی دارند. تمامی این موارد در جداول زیر برای شما در نظر گرفته شدهاند.
جدول زمان/توان پیشنهادی برای برش آهن (کربن استیل)
آهن سیاه یا کربن استیل یکی از پرکاربردترین فلزات در صنعت است. برای برش آهن، معمولاً از گاز کمکی اکسیژن (O2) استفاده میشود.
گاز اکسیژن با آهن داغ واکنش شیمیایی داده و حرارت مضاعفی تولید میکند. به همین دلیل، شما برای برش آهن ضخیم، نیازی به توانهای فوقالعاده بالا ندارید، بلکه باید سرعت و فشار گاز را به دقت مدیریت کنید.
[پیشنهاد لینک داخلی: 9 مشکل مهم ناشی از سرعت اشتباه در برش لیزر]
(نکته: اعداد زیر بر مبنای یک دستگاه لیزر فایبر با سورس ۲۰۰۰ وات (2kW) تنظیم شده است. برای دستگاههای قویتر، سرعتها بالاتر خواهد بود).
جدول پارامترهای برش آهن (با گاز اکسیژن)
|
ضخامت آهن (mm) |
سرعت پیشنهادی (m/min) |
توان لیزر (%) |
فشار گاز (Bar) |
نقطه فوکوس (mm) |
|
1 میلیمتر |
۱۸.۰ – ۲۰.۰ |
90% |
۰.۸ – ۱.۰ |
۰ تا -۱ |
|
8 میلیمتر |
۸.۰ – ۱۰.۰ |
100٪ |
۰.۶ – ۰.۸ |
+۱ تا +۱.۵ |
|
4 میلیمتر |
۳.۵ – ۴.۵ |
100٪ |
۰.۶ |
+۲ تا +۳ |
|
6 میلیمتر |
۱.۸ – ۲.۲ |
100٪ |
۰.۵ – ۰.۶ |
+۴ تا +۵ |
|

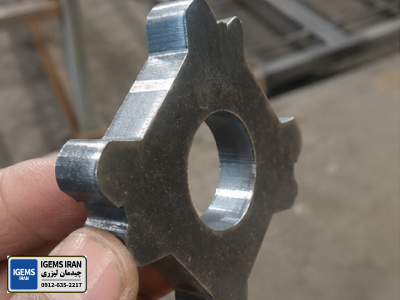

۸ میلیمتر |
۱.۰ – ۱.۴ |
100٪ |
۰.۵ |
+۵ تا +۶ |
|
10 میلیمتر |
۰.۷ – ۰.۹ |
100٪ |
۰.۵ |
+۶ تا +۸ |
همانطور که میبینید، هرچه ضخامت آهن بیشتر میشود، نقطه فوکوس باید به سمت بالای ورق (مثبت) حرکت کند تا پرتو لیزر عرض بیشتری برای خروج مواد مذاب ایجاد کند.

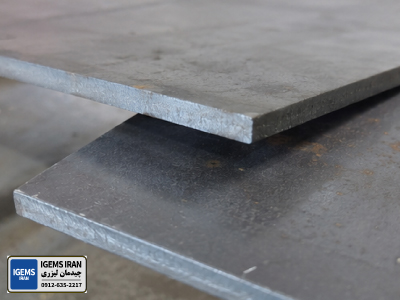

جدول زمان/توان پیشنهادی برای برش استیل (Stainless Steel)
برش استیل ضد زنگ داستان کاملاً متفاوتی دارد. برای اینکه لبههای استیل اکسید و سیاه نشوند، باید حتماً از گاز بیاثر نیتروژن (N2) با فشار بسیار بالا استفاده کنید.
نیتروژن در ایجاد حرارت کمکی نمیکند؛ بنابراین تمام بار ذوب کردن متریال روی دوش سورس لیزر است. به همین خاطر، برش استیل به توان بسیار بالایی نیاز دارد.
[پیشنهاد لینک داخلی: آموزش تنظیم پارامتر برش لیزر برای استیل (جدول کامل ضخامتهای مختلف)]
اگر فشار گاز نیتروژن کم باشد یا سرعت را بیش از حد مجاز بالا ببرید، لبههای استیل به شدت خشن شده و قطعه برش نمیخورد.
جدول پارامترهای برش استیل (با گاز نیتروژن)
|
ضخامت استیل (mm) |
سرعت پیشنهادی (m/min) |
توان لیزر (%) |
فشار گاز (Bar) |
نقطه فوکوس (mm) |
|
۱ میلیمتر |
۱۸.۰ – ۲۲.۰ |
۱۰۰٪ |
۱۰.۰ – ۱۲.۰ |
-۱ تا -۲ |
|
۲ میلیمتر |
۸.۰ – ۱۰.۰ |
۱۰۰٪ |
۱۲.۰ – ۱۴.۰ |
-۲ تا -۳ |
|
۳ میلیمتر |
۴.۵ – ۵.۵ |
۱۰۰٪ |
۱۴.۰ – ۱۶.۰ |
-۳ تا -۴ |
|
۴ میلیمتر |
۲.۵ – ۳.۵ |
۱۰۰٪ |
۱۶.۰ – ۱۸.۰ |
-۴ |
|
۶ میلیمتر |
۱.۰ – ۱.۵ |
۱۰۰٪ |
۱۸.۰ – ۲۰.۰ |
-۵ تا -۶ |
در برش استیل، نقطه فوکوس همیشه زیر ورق (منفی) تنظیم میشود. این کار باعث میشود پرتو لیزر به شکل یک مخروط درآمده و مواد مذاب را با کمک فشار بالای نیتروژن به بیرون پرتاب کند.
جدول زمان/توان پیشنهادی برای برش آلومینیوم
آلومینیوم یک فلز به شدت بازتابکننده (Reflective) و رسانای حرارت است. وقتی پرتو لیزر به آلومینیوم میتابد، بخش زیادی از آن به سمت هد بازتاب میشود!
برای جلوگیری از آسیب به لنزها، شما باید توان لیزر را در بالاترین حد ممکن قرار دهید تا فلز در همان لحظه اول سوراخ (Pierce) شود. معمولاً برای برش آلومینیوم نیز از گاز نیتروژن یا هوای فشرده (Air) استفاده میکنند.
[پیشنهاد لینک داخلی: مقایسه توان سورس لیزر (IPG در برابر Raycus)]
برش آلومینیوم یکی از چالشبرانگیزترین کارها برای دستگاههای لیزر است و تنظیمات آن باید با دقت فوقالعادهای انجام شود.
جدول پارامترهای برش آلومینیوم (با گاز نیتروژن/هوا)
| ضخامت آلومینیوم (mm)
|
سرعت پیشنهادی (m/min) |
توان لیزر (%) |
فشار گاز (Bar) |
نقطه فوکوس (mm) |
|
۱ میلیمتر |
۱۵.۰ – ۱۸.۰ |
۱۰۰٪ |
۱۰.۰ – ۱۲.۰ |
-۱ تا -۲ |
|
۲ میلیمتر |
۶.۰ – ۸.۰ |
۱۰۰٪ |
۱۲.۰ – ۱۴.۰ |
-۲ تا -۳ |
|
۳ میلیمتر |
۳.۰ – ۴.۰ |
۱۰۰٪ |
۱۴.۰ – ۱۶.۰ |
-۳ تا -۴ |
|
۴ میلیمتر |
۱.۵ – ۲.۲ |
۱۰۰٪ |
۱۶.۰ – ۱۸.۰ |
-۴ تا -۵ |
|
۵ میلیمتر |
۰.۸ – ۱.۲ |
۱۰۰٪ |
۱۸.۰ – ۲۰.۰ |
-۵ تا -۶ |
چیدمان هوشمند؛ مکمل ضروری تنظیمات دستگاه
تا اینجا یاد گرفتیم که چگونه با استفاده از جداول بالا، بهترین تنظیمات را روی دستگاه اعمال کنیم تا برشی تمیز و باکیفیت داشته باشیم. اما کار اینجا تمام نمیشود!
حتی اگر دستگاه شما مانند یک ساعت سوئیسی دقیق کار کند، اگر چیدمان قطعات روی ورق غیر اصولی باشد، شما در حال ضرر دادن هستید. ورقهای فلزی بسیار گرانقیمت هستند و هدر دادن آنها مساوی با دور ریختن پول است.
[پیشنهاد لینک داخلی: چیدمان هوشمند (Nesting) چیست و چگونه هزینههای تولید را نصف میکند؟ ]
اینجاست که اهمیت استفاده از یک نرمافزار تخصصی چیدمان پررنگ میشود. نرمافزار آیجمزایران قدرتمندترین و تخصصیترین ابزار برای چیدمان (Nesting) در برش لیزر فلزات است.
شما با استفاده از ایجمزایران میتوانید قطعات را با فشردگی بینظیری در کنار هم قرار دهید. رسالت اصلی igems iran کاهش چشمگیر پرت ورق و استفاده حداکثری از فضای خالی متریال است.
زمانی که فایل خود را با igems چیدمان میکنید، سرعت فرآیند آمادهسازی کار بالا رفته و ضایعات به شدت افت میکند. ترکیب تنظیمات دقیق دستگاه و چیدمان بینقصن، کارگاه شما را به یک ماشین پولسازی تبدیل میکند.
خطاهای رایج در استفاده از جدول تنظیمات لیزر
یک نکته بسیار مهم وجود دارد که اکثر اپراتورهای مبتدی آن را فراموش میکنند: جداول زمان و توان، “وحی منزل” نیستند! این اعداد به عنوان یک نقطه شروع (Starting Point) عالی عمل میکنند.
دستگاههای لیزر با گذشت زمان دچار افت توان میشوند. همچنین کثیف بودن لنزها، تفاوت در کیفیت ورقهای فلزی موجود در بازار و دمای محیط کارگاه، همگی روی خروجی نهایی تاثیر میگذارند.
[پیشنهاد لینک داخلی: برش بدون پلیسه (Dross-Free): راهنمای کامل تنظیم گاز، سرعت و توان]
همیشه قبل از برش کل ورق، یک نمونه کوچک (مثلاً یک مربع 2 در 2 سانتیمتر) تست بزنید. اگر لبهها پلیسه داشت، سرعت را ۱۰ درصد کم و زیاد کنید تا به نقطه ایدهآل برسید. هیچگاه بدون گرفتن تست، پروژه اصلی را استارت نزنید.
اهمیت سنتر بودن نازل پیش از تنظیم پارامترها
یکی از پیشنیازهای حیاتی قبل از اجرای اعدادِ این جداول، اطمینان از هممرکز بودن پرتو لیزر با سوراخ نازل است. به این کار اصطلاحاً سنتر کردن (Centering) میگویند.
اگر نازل شما سنتر نباشد، گاز کمکی با زاویه اشتباهی به نقطه ذوب برخورد میکند. در این حالت، حتی اگر دقیقترین اعداد جدول را هم وارد کنید، قطعه شما در یک سمت تمیز میبرد و در سمت دیگر پر از پلیسه میشود!
[پیشنهاد لینک داخلی: کاهش ضایعات ورق با ۱۰ تکنیک طلایی اپراتوری]
همیشه در ابتدای شیفت کاری، با استفاده از چسب شیشهای، خروج پرتو از مرکز نازل را چک کنید. این کار ساده، از خراب شدن ورقهای گرانقیمت جلوگیری میکند.
جمعبندی
داشتن یک جدول زمان/توان پیشنهادی برای برش استیل، آلومینیوم، آهن، یکی از مهمترین ابزارهای هر اپراتور دستگاه لیزر است. این جداول به شما کمک میکنند تا بدون حدس و گمان، به تنظیمات ایدهآل نزدیک شوید.
به یاد داشته باشید که برای آهن از اکسیژن با فشار پایین و فوکوس مثبت استفاده کنید. در حالی که برای استیل و آلومینیوم به نیتروژن با فشار بسیار بالا و فوکوس منفی نیاز دارید.
و در نهایت، پس از اینکه دستگاهتان تنظیم شد، مدیریت متریال را جدی بگیرید. با استفاده از نرمافزار قدرتمند igemsiran فرآیند چیدمان خود را بهینهسازی کنید تا پرت ورق کاهش یافته و سرعت تولید و سودآوری شما به طرز چشمگیری افزایش یابد.
سوالات متداول (FAQ)
-چرا در برش آهن ضخیم، سرعت و فشار گاز باید بسیار پایین باشد؟
زیرا در برش آهن از گاز اکسیژن استفاده میشود که خود یک واکنش حرارتی شدید (اکسیداسیون) ایجاد میکند. اگر فشار گاز یا سرعت خیلی بالا باشد، فلز بیش از حد داغ شده و کل لبهی کار ذوب میشود یا میسوزد.
– اگر لبههای قطعه استیل من سیاه میشود، مشکل از کجاست؟
سیاه شدن استیل دو دلیل اصلی دارد: یا خلوص گاز نیتروژن شما پایین است (حاوی اکسیژن است)، یا فشار گاز به قدری کم است که نمیتواند مواد مذاب را به موقع دور کند و حرارت باعث سوختن لبه میشود.
– آیا نرمافزار آیجمزایران تاثیری در تنظیمات توان و سرعت دستگاه دارد؟
خیر، نرمافزار igems منحصراً برای بهینهسازی چیدمان (Nesting) و کاهش هدررفت ورق طراحی شده است. وظیفه این نرمافزار این است که پس از تنظیمات صحیح دستگاه توسط شما، قطعات را به گونهای بچیند که کمترین دورریز و بیشترین سرعت در مسیر حرکت ایجاد شود.
– آیا میتوان آلومینیوم را با گاز اکسیژن برش داد؟
از نظر تئوری بله، اما در عمل لبههای آلومینیوم به شدت سیاه، زبر و سوخته خواهند شد. برای داشتن لبهای تمیز و براق در آلومینیوم، استفاده از گاز نیتروژن (یا هوای فشرده خشک) کاملاً ضروری است.
